Winterwarm představuje Winterwarm XR-sérii: nepřímo výhřevný plynový ohřívač vzduchu spojující moderní design s kompaktními rozměry, který bude vypadat skvěle v jakémkoliv prostředí. XR je samozřejmě standardně vybaven inovativní technologií.
Charakteristika XR:
• kompaktní a podstatně lehčí • úspora energie • jednoduchá instalace • SS-tepelný výměník ve standardní výbavě • variabilní distribuce vzduchu• vertikální regulace stoupání • modulační premixový (směšovací) hořák a ventilátor • ovládání 1-8 ohřívačů jedním termostatem
Technické údaje XR série
| Typ | Jedn. | XR10 | XR20 | XR30 | XR40 | XR50 | XR60 |
| Jmenovitý tepelný příkon max | kW | 14,0 | 22,8 | 32,0 | 44,0 | 55,0 | 66,0 |
| Jmenovitý tepelný příkon min | kW | 9,0 | 14,8 | 20,5 | 26,4 | 33,0 | 39,6 |
| Maximální účinnost | % | 91,4 | 91,3 | 91,1 | 91,4 | 90,7 | 91,7 |
| Minimální účinnost | % | 91,7 | 93,0 | 93,1 | 92,4 | 93,3 | 93,4 |
| Maximální tepelný výkon | kW | 12,8 | 20,8 | 29,2 | 40,2 | 49,9 | 60,5 |
| Minimální tepelný výkon | kW | 8,3 | 13,8 | 19,1 | 24,4 | 30,8 | 37,0 |
| Množství ohřátého vzduchu | m3/h | 1.150 | 2.070 | 2.600 | 4.370 | 5.150 | 6.300 |
| Dosah vzduchu horizontálně | m | 12 | 16 | 23 | 26 | 28 | 30 |
| Dosah vzduchu vertikálně | m | 5 | 5 | 6 | 7 | 8 | 11 |
| Napětí (50Hz) | V | 230 | 230 | 230 | 230 | 230 | 230 |
| Elektrická energie | W | 250 | 250 | 250 | 450 | 450 | 600 |
| Elektrický proud | A | 1,1 | 1,1 | 1,1 | 2,0 | 2,0 | 2,6 |
| Hlučnost (na 4 m) | dB (A) | 42 | 45 | 45 | 46 | 47 | 49 |
| Hmotnost | kg | 36 | 37 | 38 | 78 | 80 | 82 |
| Spotřeba zemního plynu (G20) | m3/h | 1,5 | 2,4 | 3,4 | 4,7 | 5,8 | 7,0 |
| Spotřeba propan butanu (G31) | kg/h | 1,1 | 1,8 | 2,5 | 3,5 | 4,4 | 5,3 |
| Plynová přípojka | G´´ | 1/2 | 1/2 | ½ | 3/4 | 3/4 | 3/4 |
| Minimální výška umístění horizontálně | m | 1,7 | 1,7 | 1,7 | 2,7 | 2,7 | 2,7 |
| Minimální výška umístění vertikálně | m | 4 | 4 | 4 | 5 | 6 | 6 |
| Maximální délka kouřovodu vertikálně i horizontálně | m | 9 | 9 | 9 | 9 | 9 | 9 |
*na každé 90° koleno 1,5m méně, na každé 45° koleno 1m méně
Příslušenství XR série
| Ovladače (víc info na str. 27 – 28): | Použitelné na | Objednávkové číslo |
| Multifunkční termostat S na 1 – 8 jednotek s možností externího zapnutí/vypnutí | XR10 – XR60 | IX3911 |
| Multifunkční termostat C – hodinový termostat na 1-8 topných jednotek | XR10 – XR60 | IX3912 |
| Dálkový senzor volitelný pro MTC | XR10 – XR60 | IX3929 |
| Propojovací panel pro připojení k BMS | XR10 – XR60 | IB5902 |
| Zonemaster | XR10 – XR60 | GX3955 |
| Vypínač,230V | XR10 – XR60 | IK5282 |

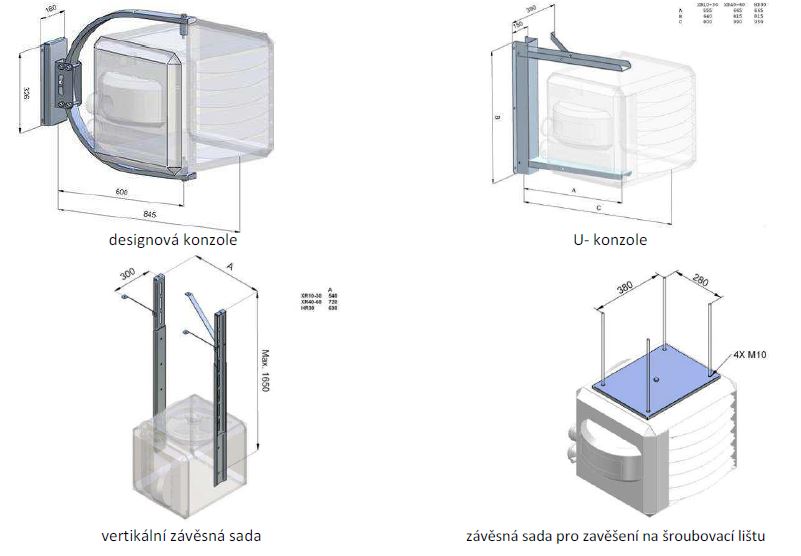

| Ukotvovací příslušenství: | ||
| Konzole (U –profil) | XR10 – XR30 | GA8610 |
| Konzole (U – profil) | XR40 – XR60 | GA8620 |
| Spojky na H- profil | XR10 – XR60 | GA8680 |
| Vertikální závěsná sada 80 – 165cm | XR10 – XR60 | GA8645 |
| Závěsná sada pro zavěšení na šroubovací lištu | XR10 – XR30 | GA8690 |
| Designová konzole | XR10 – XR30 | GA8630 |
| Set vertikálních nastav. žaluzií (4 ks) | XR10 – XR30 | GX3001 |
| Set vertikálních nastav. žaluzií (4 ks) | XR40 – XR60 | GX6001 |
| Komínový materiál (víc info na str. 13) | ||
| Odtah přes střechu DDV 80/125 | XR10 – XR30 | IA8202 |
| Střešní klapka RP 80/130 | XR10 – XR30 | IA8121 |
| Nastavitelná střešní klapka CL 80-130(25° -45°) | XR10 – XR30 | IA8124 |
| Odtah přes stěnu MDV 80 (2 potrubí) | XR10 – XR30 | IA8212 |
| Easy fix odtah přes stěnu | XR10 – XR30 | GA8201 |
| Odtah přes střechu DDV 100/150 | XR40 – XR60 | IA8101 |
| Strešní klapka RP 100/160 | XR40 – XR60 | IA8321 |
| Kuželová střešní klapka CP 100/160 | XR40 – XR60 | IA8132 |
| Nastavitelná střešní klapka CL 100-160(25° -45°) | XR40 – XR60 | GA8142 |
| Koncentrický odtah přes stěnu CT 80/125 | XR10 – XR30 | IA8113 |
| Koncentrický odtah přes stěnu CT 100/150 | XR40 – XR60 | IA8112 |
