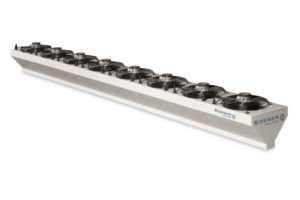

Winterwarm představuje modulární vzduchovou clonu. Modulární konstrukce umožňuje sestavit clonu pro každou šířku dveří.
Charakteristika ACM:
• využitelná pro všechny dveře s výškou 4,5 m nebo méně • modulární konstrukce • možnost použití ve vertikální i horizontální poloze • možnost umístnit pod zvedací dveře • vysoký výkon vzduchu • inovativní aplikace Gurney klapky, která má za následek relativně vysokou rychlost vzduchu na úrovni podlahy • nastavitelné žaluzie vytváří optimální proudění vzduchu • nízká hmotnost

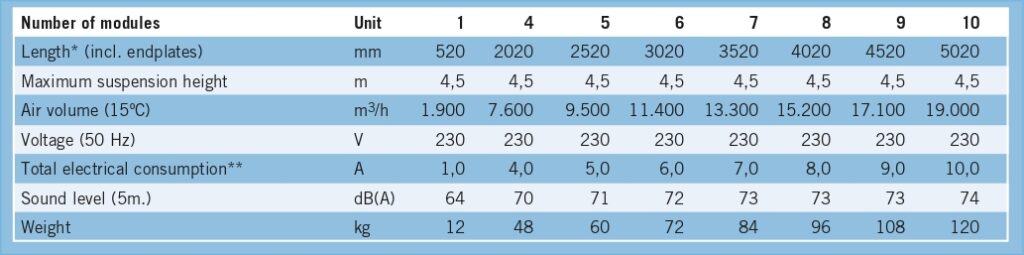

Technické údaje ACM – série
Číslo modulu | jedn. | 1 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Délka | mm | 520 | 2020 | 2520 | 3020 | 3520 | 4020 | 4520 | 5020 |
Min. výška umístění | m | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
Max. výška umístění | m | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 |
Výkon vzduchu (studeného) | m3/h | 1900 | 7600 | 9500 | 11400 | 13300 | 15200 | 17100 | 19000 |
Napětí (50Hz) | V | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 |
Kumulovaná el. spotřeba | A | 1,0 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0* | 10,0* |
Hlučnost | dBA | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 |
Hmotnost | kg | 12 | 48 | 60 | 72 | 84 | 96 | 108 | 120 |
Ceny a příslušenství k ACM- sérii
Objednávkové číslo | |

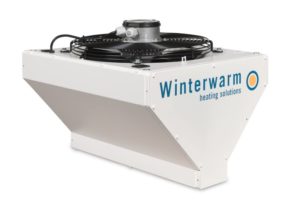

Ohřívací modul ACM (1 modul = 52cm) | GVACM |

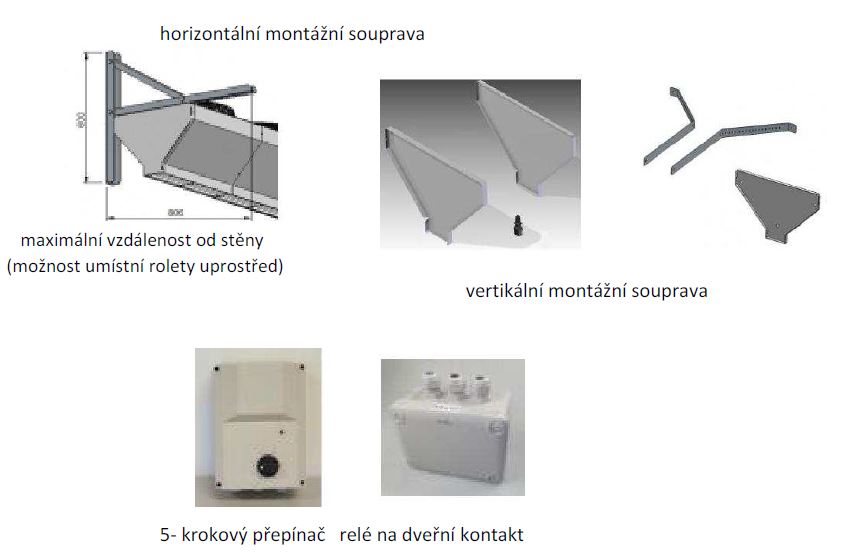

Montážní souprava (obsah. 2 koncové plechy a 1 spojka) Na každou clonu je 1 set potřebný | GA8700 |

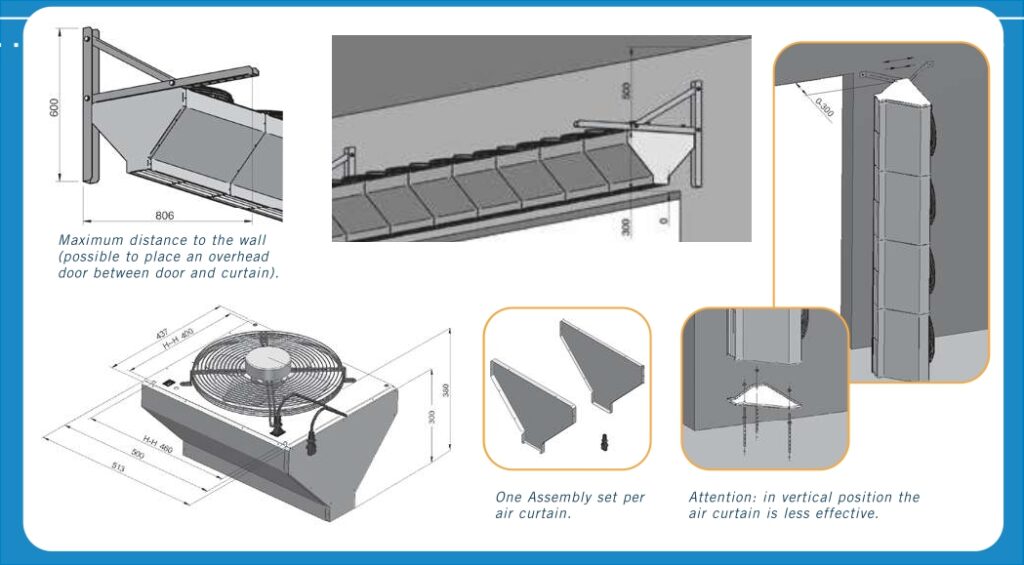

Horizontální montážní konzole (max. 10 modulů na 1 set) | GA8575 |
Vertikální montážní set (obsah. spodní plech a 2 zabezpeč. pásy) | GA8585 |
5-krokový vypínač 5 Amp. | IA8543 |
5- krokový vypínač 8 Amp. | IA8544 |
5 – krokový vypínač 11 Amp. | IA8515 |
5 – krokový vypínač 15 Amp. | IA8516 |
Relé na dveřní kontakt | GA4100 |
