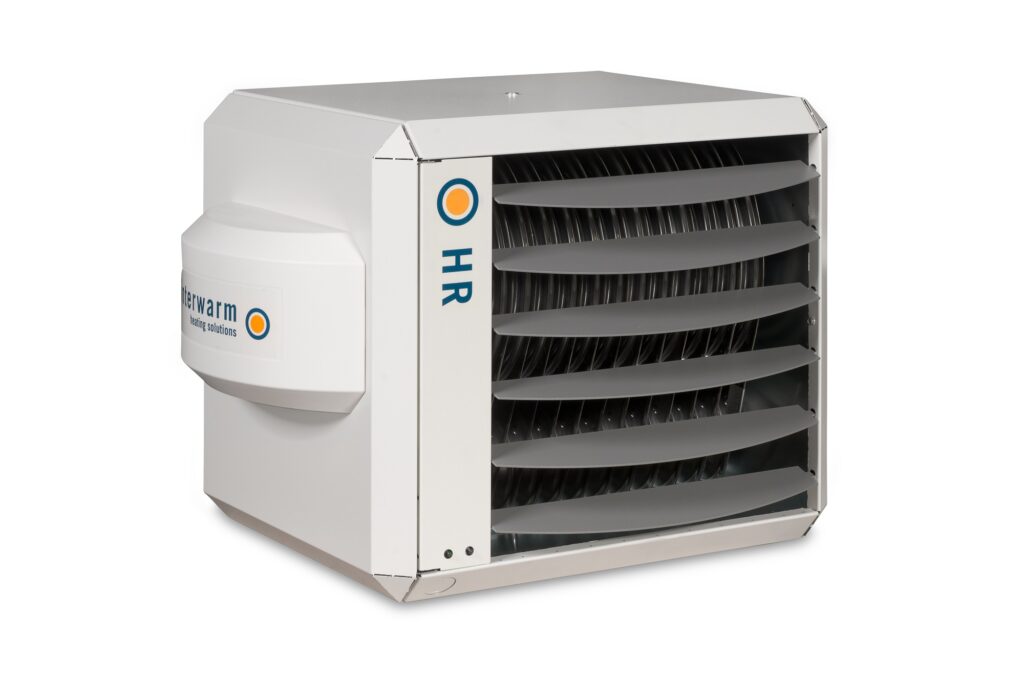

Kondenzační ohřívač vzduchu, který v sobě spojuje účinné topení s úsporami energie a vysoký komfort.
Charakteristika HR:
• vysoká účinnost
• úspora energie (až o 25% v porovnaní s běžnými ohřívači)
• SS výměník tepla jako standard
• modulační hodinový termostat (řídí až 8 ohřívačů)
• dodávka včetně sifonu na kondenzát

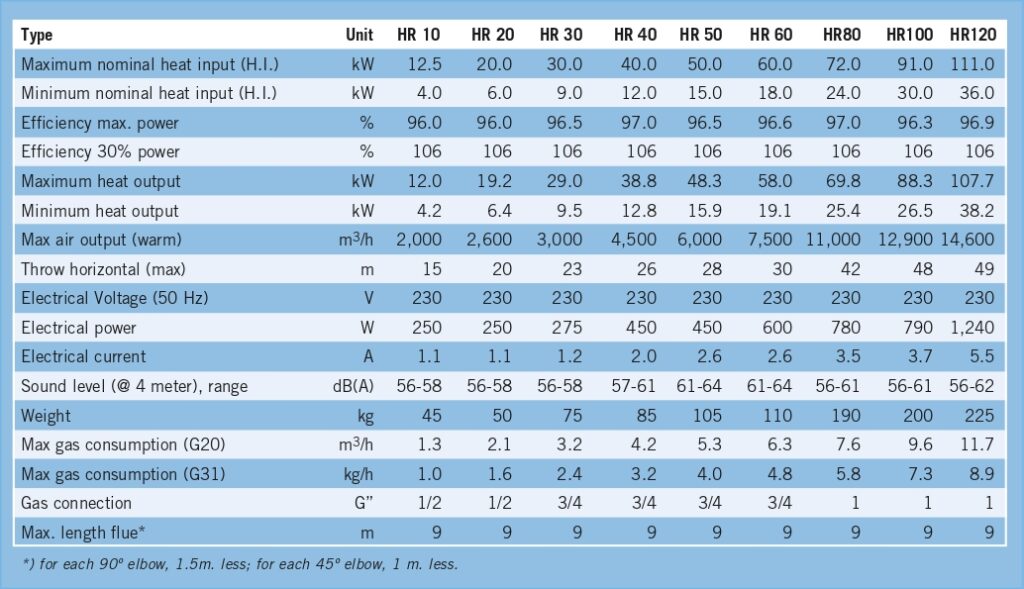

Technické parametry HR-série:
| Typ | jedn. | HR 10 | HR 20 | HR 30 | HR 40 | HR 50 | HR 60 | HR 80 | HR 100 | HR 120 | ||
| Jmenovitý tepelný příkon max | kW | 12,5 | 20,0 | 30,0 | 40 | 50 | 60 | 80 | 103 | 150 | ||
| Maximální účinnost (100%) | % | 96,0 | 96,0 | 96,5 | 97,0 | 96,5 | 96,6 | 97,0 | 96,8 | 96,5 | ||
| Částečná účinnost (30%) | % | 106 | 106 | 106 | 106 | 106 | 106 | 105 | 105 | 105 | ||
| Maximální tepelný výkon | kW | 12,0 | 19,2 | 29,0 | 38,8 | 48,3 | 58,0 | 77,6 | 96,8 | 115,8 | ||
| Množství ohřátého vzduchu | m3/h | 2.000 | 2600 | 3000 | 4.500 | 5.000 | 6.000 | 8.500 | 10.000 | 12.000 | ||
| Dosah vzduchu horizontálně (max) | m | 15 | 20 | 23 | 26 | 28 | 30 | 30 | 30 | 33 | ||
| Napětí (50Hz) | V | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | ||
| Elektrická energie | W | 250 | 250 | 275 | 450 | 450 | 600 | 900 | 1000 | 1050 | ||
| Hlučnost (na 4 m)* | dB (A) | 45 | 45 | 45 | 47 | 47 | 48 | 50 | 51 | 52 | ||
| Hmotnost | kg | 45 | 50 | 75 | 85 | 105 | 110 | 180 | 195 | 205 | ||
| Spotřeba plynu (G20) | m3/h | 1,3 | 2,1 | 3,2 | 4,2 | 5,3 | 6,3 | 8,4 | 10,6 | 12,6 | ||
| Spotřeba plynu (G31) | kg/h | 1,0 | 1,6 | 2,4 | 3,2 | 4,0 | 4,8 | 6,4 | 8,0 | 9,6 | ||
| Plynová přípojka | G´´ | 1/2 | 1/2 | 3/4 | 3/4 | 3/4 | 3/4 | 1 | 1 | 1 | ||
| Minimální výška umístění Horizontálně |
m | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | ||
| Průměr odtahu spalin | ᴓ | 80 | 80 | 80 | 80 | 80 | 80 | 130 | 130 | 130 | ||
| Max. délka kouřovodu horizontálně* | m | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | ||
| Max. délka kouřovodu vertikálně* | m | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 6 | 6 | ||
*na každé 90° koleno 1,5m méně, na každé 45° koleno 1m méně. Kondenzační odvod nezbytný při kouřovodu ˃ 4m
Příslušenství pro HR- sérii:
| Ovladače (víc info na str. 28): | Použitelné na | Objednávkové číslo |
| MultiTherm S prostorový termostat na 1 – 8 ohřívačů HR10-60/1 – 4 ohřívače HR80-120 | HR10 – HR120 | IX3911 |
| MultiTherm C hodinový termostat na 1 – 8 ohřívačů HR10-60/1 – 4 ohřívače HR80-120 | HR10 – HR120 | IX3912 |
| Dálkový senzor volitelný pro MTC | HR10 – HR120 | IX3929 |
| Propojovací panel pro připojení k BMS | HR10 – HR120 | IB5902 |
| Vypínač,230V | HR10 – HR120 | IK5282 |

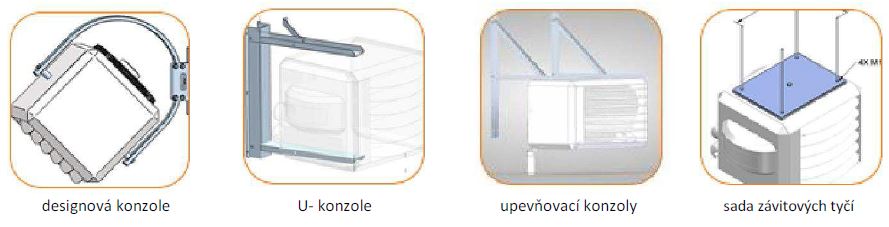

| Ukotvovací příslušenství: | ||
| Upevňovací konzole (za set) | HR30 – HR120 | GA8580 |
| Konzole (U –profil) | HR10 – HR20 | GA8610 |
| Konzole (U – profil) | HR30 – HR40 | GA8620 |
| Spojky na H- profil | HR10 – HR40 | GA8680 |
| Závěsná sada pro zavěšení na šroubovací lištu | HR10 – HR20 | GA8690 |
| Designová konzole | HR10 – HR20 | GA8630 |
| Set vertikálních mřížek (4 ks) | HR10 – HR20 | GX2001 |
| Set vertikálních mřížek (4 ks) | HR30 – HR40 | GX4001 |
| Set vertikálních mřížek (4 ks) | HR50 – HR60 | GX6002 |
| Komínový materiál | ||

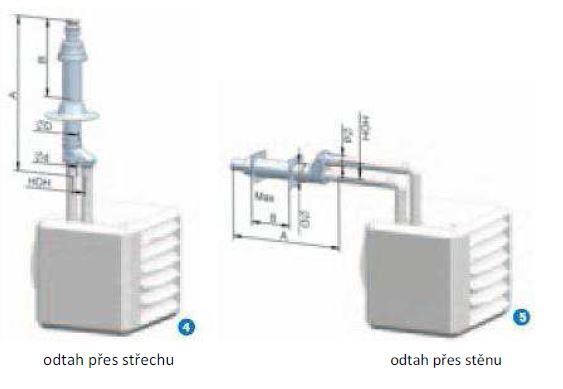

| Odtah přes střechu DDV 80 HR | HR10 –HR60 | IA8214 |
| Střešní klapka plochá střecha RP 80/130 | HR10 – HR60 | IA8121 |
| Nastavitelná střešní klapka CL 80-130(25° -45°) | HR10 – HR60 | IA8124 |
| Koncentrický odtah přes stěnu CT 80/125 HR | HR10 – HR60 | IA8216 |
| Odtah přes střechu DDV 130 HR | HR80 –HR120 | IA8307 |
| Střešní klapka plochá střecha RP 130/210 | HR80 – HR120 | IA8322 |
| Nastavitelná střešní klapka CL 130/210 (25° -45°) | HR80 – HR120 | GA8342 |
| Koncentrický odtah přes stěnu CT 130/200 HR | HR80 – HR120 | IA8314 |
